BFU (Blower Filter Unit) là gì? | So sánh BFU với FFU

Trong thiết kế và vận hành phòng sạch công nghiệp, việc duy trì áp suất dương ổn định và kiểm soát nồng độ hạt bụi lơ lửng là bài toán sống còn đối với các chủ đầu tư và nhà thầu M&E. Khi các tiêu chuẩn như ISO 14644-1 hay GMP-EU ngày càng thắt chặt, các giải pháp lọc khí truyền thống đôi khi không đáp ứng được yêu cầu về cột áp và lưu lượng gió cục bộ. Đó là lý do Blower Filter Unit (thường gọi tắt là BFU) trở thành thiết bị cốt lõi được ứng dụng rộng rãi.

Bài viết này sẽ phân tích chuyên sâu dưới góc nhìn kỹ thuật về thiết bị BFU phòng sạch, từ cấu tạo, nguyên lý hoạt động cho đến các tiêu chí so sánh thực tế giúp tối ưu hóa hiệu năng và chi phí vận hành cho toàn bộ hệ thống hvac.

1. BFU là gì? Vai trò trong hệ thống HVAC phòng sạch

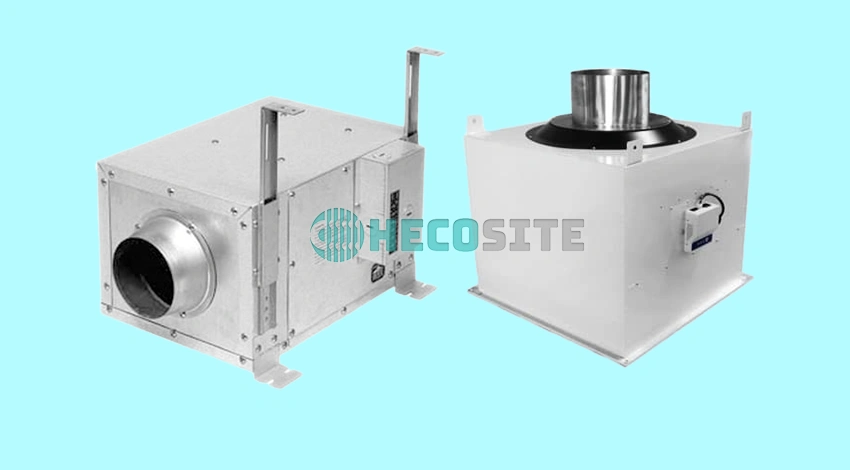

Blower Filter Unit (BFU) là thiết bị lọc và cấp khí sạch tích hợp quạt ly tâm áp suất cao, màng lọc hiệu suất cao (HEPA hoặc ULPA) và hộp phân phối khí (plenum box). Nhiệm vụ chính của BFU là hút không khí từ hệ thống đường ống gió hoặc từ trần kỹ thuật, sau đó nén và đẩy luồng khí này qua màng lọc siêu cấp để phân phối dòng khí sạch, thẳng dòng (laminar flow) vào không gian làm việc bên dưới.

Khác với các hộp lọc khí thụ động (HEPA Box) vốn phụ thuộc hoàn toàn vào cột áp của thiết bị xử lý không khí ahu trung tâm, BFU sở hữu động cơ quạt độc lập có khả năng vượt qua tổn thất áp suất tĩnh lớn của màng lọc HEPA/ULPA cũ hoặc bám bẩn. Điều này giúp duy trì tốc độ gió bề mặt ổn định từ 0.45 m/s ± 20%, đảm bảo tiêu chuẩn phân tầng dòng khí trong các khu vực vô trùng.

2. Cấu tạo chi tiết của BFU

Để hoạt động bền bỉ trong môi trường có yêu cầu nghiêm ngặt về độ sạch và hóa chất tẩy rửa, cấu tạo BFU được thiết kế theo dạng mô-đun hóa cực kỳ cơ động với các bộ phận chính sau:

• Vỏ hộp (Housing/Plenum): Thường được chế tạo từ inox 304, inox 316L hoặc thép tấm mạ kẽm sơn tĩnh điện cao cấp (GI). Vỏ hộp được hàn laser hoặc chấn dập CNC độ chính xác cao, kết hợp keo chuyên dụng chống rò rỉ khí (zero-leakage) ở các mối ghép.
• Động cơ quạt (Blower/Fan Assembly): Trái tim của BFU là quạt ly tâm dẫn động trực tiếp. Hiện nay, xu hướng chuyển dịch sang sử dụng động cơ EC (Electronically Commutated) thay cho động cơ AC truyền thống nhờ hiệu suất chuyển đổi năng lượng lên đến 90%, giảm sinh nhiệt và cho phép điều khiển vô cấp tốc độ từ 0 – 100% thông qua tín hiệu 0-10V hoặc truyền thông Modbus RTU.
• Màng lọc hiệu suất cao (HEPA/ULPA Filter):

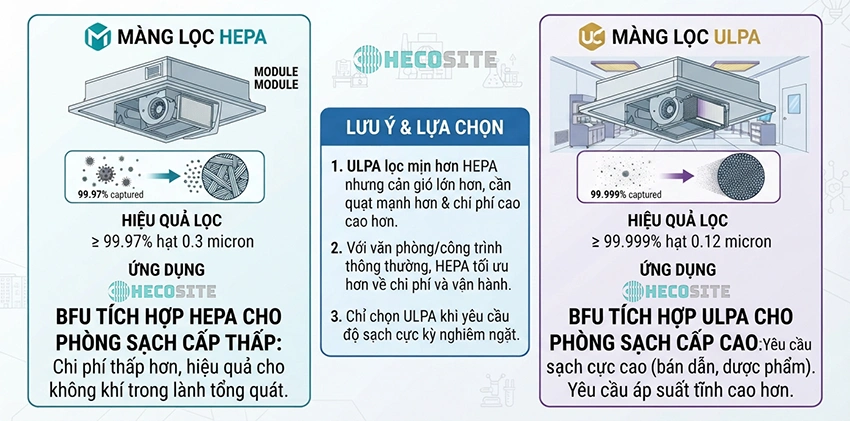

  • Màng lọc HEPA (H13 – H14): Hiệu suất lọc đạt 99.97% đến 99.995% đối với các hạt bụi có kích thước từ 0.3 µm.
  • Màng lọc ULPA (U15 – U17): Hiệu suất lọc đạt 99.9995% đến 99.999995% đối với các hạt bụi siêu nhỏ từ 0.12 µm, chuyên dùng cho phòng sạch bán dẫn Class 1 – Class 10.

• Màng lọc sơ cấp (Pre-filter): Thường là tấm lọc G4 hoặc F7 đặt ở cửa hút khí của BFU nhằm giữ lại các hạt bụi thô, bảo vệ và kéo dài tuổi thọ cho màng lọc tinh HEPA đắt tiền phía sau.
• Mặt nạ khuếch tán gió (Diffuser): Chế tạo bằng thép đục lỗ sơn tĩnh điện hoặc inox đục lỗ, giúp phân bổ đều luồng khí đi ra theo phương thẳng đứng, tránh hiện tượng xoáy khí cục bộ gây tích tụ bụi bẩn.

3. Nguyên lý hoạt động của BFU

Quy trình vận hành của BFU cleanroom diễn ra khép kín và liên tục theo các bước sau:

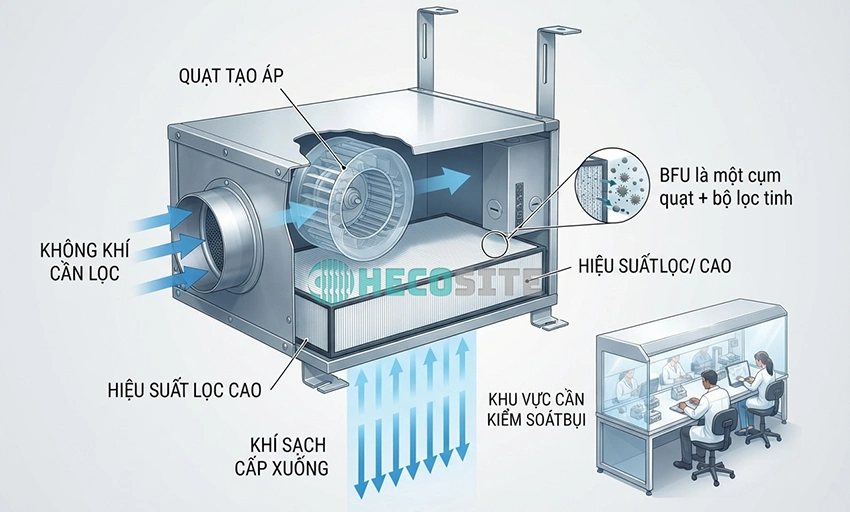

1. Hút khí: Quạt ly tâm bên trong BFU tạo ra một vùng áp suất âm tại cửa hút, kéo không khí từ trần kỹ thuật (plenum) hoặc từ đường ống gió tươi của AHU đi vào thiết bị qua màng lọc sơ cấp.
2. Nén khí: Luồng khí sau khi được lọc thô sẽ đi vào buồng áp suất tĩnh (plenum chamber). Tại đây, động cơ quạt nén luồng khí xuống với áp suất tĩnh cao, thắng lực cản của màng lọc HEPA/ULPA.
3. Lọc tinh: Không khí bị ép đi qua các nếp gấp của màng lọc HEPA/ULPA. Cơ chế va chạm quán tính, đánh chặn và khuếch tán sẽ giữ lại toàn bộ các hạt bụi, vi khuẩn, nấm mốc trên sợi thủy tinh của màng lọc.
4. Phân phối khí: Luồng khí siêu sạch sau lọc đi qua tấm khuếch tán dưới đáy BFU, đi thẳng xuống khu vực sản xuất với vận tốc tuyến tính đồng đều, tạo ra một “piston khí” đẩy các chất ô nhiễm phát sinh trong quá trình sản xuất ra khỏi vùng làm việc.

4. Phân biệt BFU và FFU

Đây là câu hỏi khiến nhiều kỹ sư thiết kế hệ thống HVAC phân vân khi lựa chọn thiết bị đầu cuối cho phòng sạch. Mặc dù cả hai đều tích hợp quạt và màng lọc, nhưng sự khác biệt về cột áp và phương thức kết nối dẫn đến các kịch bản ứng dụng hoàn toàn khác nhau.

Lời khuyên: Nếu phòng sạch của bạn thiết kế theo dạng hồi trần hở (plenum return) và mật độ thiết bị lọc trên trần > 50%, FFU là lựa chọn tối ưu về chi phí và độ ồn. Ngược lại, nếu hệ thống yêu cầu kết nối ống gió trực tiếp từ AHU trung tâm để kiểm soát nhiệt độ, độ ẩm sâu và cần áp suất tĩnh cao để bù tổn thất đường ống, việc sử dụng BFU là bắt buộc để đảm bảo lưu lượng gió thiết kế.

5. Bảng thông số kỹ thuật AHU và FCU đồng bộ với hệ HVAC

Để hệ thống BFU phòng sạch hoạt động hiệu quả nhất, việc phối hợp đồng bộ với các thiết bị xử lý không khí trung tâm như AHU và FCU là cực kỳ quan trọng. Dưới đây là bảng thông số kỹ thuật tiêu chuẩn của dòng sản phẩm AHU/FCU do HECOSITE sản xuất, giúp các kỹ sư dễ dàng tính toán cân bằng tải và lưu lượng gió:

6. Ứng dụng của BFU trong các công trình công nghiệp

Nhờ khả năng tạo ra áp suất tĩnh vượt trội và tích hợp linh hoạt, BFU được ứng dụng rộng rãi trong các dự án công trình công nghiệp có yêu cầu nghiêm ngặt về kiểm soát vi sinh và hạt bụi:

1. Nhà máy Dược phẩm & Thiết bị Y tế (Chuẩn GMP): BFU được lắp đặt tại các khu vực pha chế, chiết rót vô trùng (Grade A/B). Cột áp cao của BFU giúp duy trì dòng khí thẳng đứng ổn định, ngăn chặn sự xâm nhập của vi sinh vật từ các vùng có độ sạch thấp hơn (Grade C/D).
2. Nhà máy Sản xuất Linh kiện Điện tử & Bán dẫn: Trong các dây chuyền sản xuất chip, tấm silicon hay màn hình OLED, chỉ một hạt bụi kích thước 0.1 µm cũng có thể làm hỏng toàn bộ bảng mạch. BFU kết hợp với màng lọc ULPA lắp đặt cục bộ trên các máy sản xuất tự động giúp tạo ra các vùng siêu sạch (Micro-environment) đạt chuẩn ISO Class 1 đến ISO Class 3 mà không cần phải nâng cấp độ sạch cho toàn bộ nhà xưởng, giúp tiết kiệm hàng triệu USD chi phí đầu tư ban đầu.
3. Phòng Thí Nghiệm & An Toàn Sinh Học: BFU kết hợp với thiết bị ACU tuần hoàn khí giúp duy trì áp suất âm hoặc dương tùy thuộc vào yêu cầu của phòng thí nghiệm, đảm bảo an toàn tuyệt đối cho kỹ thuật viên và ngăn ngừa rò rỉ các tác nhân sinh học nguy hiểm ra môi trường bên ngoài.

7. Quy trình kiểm định và bảo trì BFU theo chuẩn ISO 14644

Để đảm bảo thiết bị hoạt động đúng công suất và duy trì cấp độ sạch cho phòng sản xuất, quy trình kiểm định định kỳ (thường là 6 tháng hoặc 1 năm) cần được thực hiện nghiêm ngặt bởi các kỹ sư có chuyên môn:

• Kiểm tra rò rỉ màng lọc (Leak Integrity Test – PAO/DOP Test): Sử dụng máy tạo sol khí dầu (Aerosol Generator) phun chất thử PAO ở phía thượng nguồn của màng lọc HEPA, sau đó dùng máy đếm hạt bụi hoặc máy quang phổ quét toàn bộ bề mặt màng lọc và các gioăng làm kín ở phía hạ nguồn để phát hiện các điểm rò rỉ (chấp nhận tỷ lệ rò rỉ < 0.01%).
• Đo tốc độ gió và lưu lượng gió: Sử dụng máy đo tốc độ gió bằng cánh quạt hoặc dây nhiệt tại tối thiểu 5 điểm trên bề mặt khuếch tán để tính toán tốc độ gió trung bình (yêu cầu đạt từ 0.36 – 0.54 m/s).
• Đo độ chênh áp: Theo dõi đồng hồ chênh áp (Magnehelic) tích hợp trên BFU. Khi độ chênh áp vượt quá 2 lần giá trị ban đầu (thường là khi vượt quá 250 – 300 Pa đối với lọc HEPA), đó là tín hiệu bắt buộc phải thay thế màng lọc để tránh quá tải cho động cơ quạt.

HECOSITE – Nhà cung cấp thiết bị HVAC uy tín

Trong các hệ thống HVAC công nghiệp, đặc biệt là phòng sạch, nhà máy sản xuất, dược phẩm, điện tử, thực phẩm và các khu vực yêu cầu kiểm soát môi trường, việc lựa chọn thiết bị phù hợp đóng vai trò quan trọng đối với hiệu quả vận hành lâu dài.

CÔNG TY TNHH HECOSITE cung cấp các thiết bị HVAC phục vụ cho nhiều loại công trình khác nhau, bao gồm hệ thống cấp gió, lọc khí, kiểm soát áp suất, thông gió và các giải pháp hỗ trợ môi trường sản xuất sạch. Với định hướng tập trung vào chất lượng thiết bị, tính ổn định khi vận hành và khả năng đáp ứng yêu cầu kỹ thuật của từng dự án, Hecosite đồng hành cùng chủ đầu tư, nhà thầu cơ điện và đơn vị thiết kế trong quá trình lựa chọn giải pháp phù hợp.

Để nhận báo giá chi tiết và tư vấn kỹ thuật chuyên sâu cho hệ thống phòng sạch của bạn, xin vui lòng liên hệ trực tiếp với Hecosite.
