PAU là gì? Vai trò cốt lõi của thiết bị xử lý gió tươi trong hệ thống HVAC

Sự phát triển nhanh chóng của các ngành công nghiệp công nghệ cao như sản xuất bán dẫn, dược phẩm, thiết bị y tế và công nghệ sinh học đòi hỏi các tiêu chuẩn phòng sạch ngày càng khắt khe. Trong thiết kế cơ điện (M&E), việc duy trì một môi trường đạt chuẩn về nhiệt độ, độ ẩm và độ sạch không chỉ phụ thuộc vào các thiết bị đầu cuối mà bắt đầu ngay từ bước xử lý nguồn không khí tươi đầu vào. Thiết bị đóng vai trò chốt chặn đầu tiên này chính là PAU.

Định nghĩa PAU là gì

PAU (Primary Air Unit) là thiết bị xử lý không khí sơ cấp chuyên dụng để xử lý 100% lượng gió tươi lấy từ môi trường bên ngoài trước khi đưa vào hvac. Thiết bị này thực hiện lọc bụi, gia nhiệt hoặc làm lạnh, và khử ẩm sâu nhằm đảm bảo chất lượng khí tươi đầu vào đạt chuẩn trước khi phân phối đến các thiết bị xử lý tinh tiếp theo.

Tại các quốc gia có khí hậu nhiệt đới nóng ẩm như Việt Nam, độ ẩm tương đối ngoài trời thường xuyên vượt mức 80%, đi kèm với mật độ bụi mịn cao trong không khí. Nếu lượng gió tươi này được đưa trực tiếp vào phòng sạch hoặc các thiết bị điều hòa thông thường mà không qua xử lý sơ bộ, hệ thống sẽ ngay lập tức bị quá tải ẩm. Hiện tượng đọng sương, nấm mốc phát triển và sự xuống cấp nhanh chóng của các bộ lọc tinh (HEPA/ULPA) là điều khó tránh khỏi.

Chính vì vậy, primary air handling unit (PAU) được tích hợp vào hệ thống như một giải pháp bắt buộc để giải quyết triệt để bài toán xử lý gió tươi, giảm tải cho các thiết bị xử lý thứ cấp và bảo vệ toàn bộ hệ thống vận hành bền bỉ.

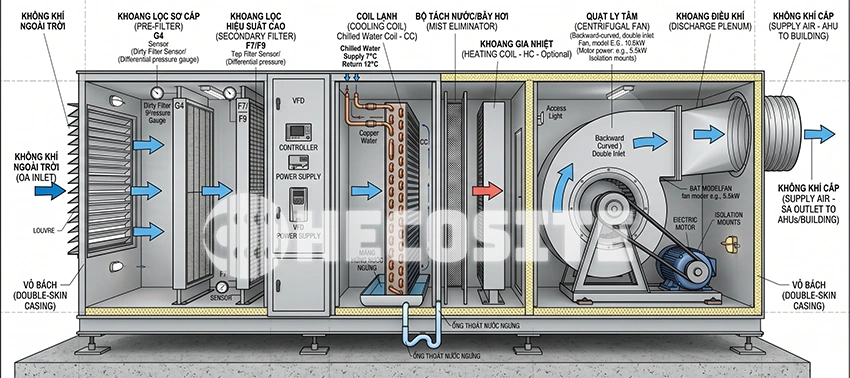

Cấu tạo chi tiết của thiết bị PAU

Về cơ bản, kết cấu vỏ ngoài của PAU sử dụng các tấm sandwich panel PU dày (thường từ 25mm đến 50mm) với hai mặt là tôn mạ màu hoặc inox, giúp cách nhiệt tối đa và chống rò rỉ khí. Bên trong một module PAU tiêu chuẩn bao gồm các bộ phận chính sau:

1. Bộ lọc khí (Air filters): Gồm tối thiểu hai cấp lọc. Lọc thô (Pre-filter cấp G4) giữ lại các hạt bụi kích thước lớn, bảo vệ dàn coil phía sau. Tiếp theo là lọc trung cấp (Medium filter cấp F7 đến F9) để loại bỏ bụi mịn trước khi không khí đi sâu vào hệ thống.
2. Dàn trao đổi nhiệt (Coil làm lạnh/làm ấm): Đây là trái tim của PAU. Sử dụng coil nước lạnh (chilled water) kết nối với hệ thống Chiller trung tâm hoặc DX coil (đồng ống – cánh nhôm) kết nối với dàn nóng VRF. Coil có nhiệm vụ hạ nhiệt độ không khí xuống dưới điểm sương để tách nước khử ẩm.
3. Quạt cấp gió (Blower): Thường là dòng quạt ly tâm truyền động trực tiếp hoặc quạt EC (Electronically Commutated) có hiệu suất khí động học cao. Quạt PAU đòi hỏi cột áp tĩnh lớn (thường từ 300 Pa đến hơn 500 Pa) để thắng được trở lực của hệ thống đường ống gió dài và các tầng lọc.
4. Hộp trộn (Mixing box): Tùy thuộc vào phương án thiết kế, một số hệ thống cho phép hòa trộn một tỷ lệ nhỏ gió hồi để giảm tải lạnh cho coil sơ cấp.
5. Van điều chỉnh gió (Damper): Van gió điều khiển bằng motor (actuator) để kiểm soát chính xác lưu lượng gió tươi cấp vào hệ thống theo nhu cầu thực tế của công trình.
6. Hệ thống cảm biến và điều khiển: Bao gồm cảm biến nhiệt độ, độ ẩm đặt tại đường gió vào và gió ra, kết nối trực tiếp với tủ điều khiển trung tâm (PLC/DDC) để tự động điều tiết lưu lượng nước lạnh qua van 3 ngả, đảm bảo thông số gió ra luôn ổn định.

Nguyên lý hoạt động của PAU trong hệ thống HVAC

Hiểu rõ nguyên lý hoạt động của pau đòi hỏi việc phân tích quá trình thay đổi trạng thái nhiệt động học của không khí trên biểu đồ ẩm (Psychrometric Chart). Quá trình này diễn ra qua 4 giai đoạn chính:

• Trạng thái A (Gió tươi ngoài trời): Không khí được hút trực tiếp từ môi trường ngoài trời với thông số nhiệt độ cao (thường > 35 ºC) và độ ẩm rất lớn (RH > 70%). Luồng khí này đi qua bộ lọc thô và lọc tinh để loại bỏ hoàn toàn bụi bẩn vật lý.
• Trạng thái B (Làm mát sơ bộ): Không khí đi qua bộ trao đổi nhiệt thu hồi nhiệt (Heat Recovery Wheel) hoặc ống dẫn nhiệt thụ động (Heat Pipe) để giảm nhiệt độ xuống khoảng 28 ºC mà không tốn năng lượng tiêu thụ của Chiller.
• Trạng thái C (Làm lạnh sâu và khử ẩm): Dòng khí tiếp xúc với dàn coil lạnh chính. Tại đây, nhiệt độ không khí bị kéo xuống cực sâu (thường dao động từ 11-13,5 ºC). Quá trình này khiến hơi nước trong không khí ngưng tụ hoàn toàn trên bề mặt cánh nhôm của coil và thoát ra ngoài qua máng nước ngưng. Lúc này, không khí đạt trạng thái bão hòa ẩm (RH ~ 95% – 98%), nhưng lượng chứa hơi tuyệt đối (độ khô) đã giảm đi rất nhiều.
• Trạng thái D (Gia nhiệt khô tái tạo): Để tránh hiện tượng đọng sương trên đường ống gió cấp, luồng khí lạnh ẩm tiếp tục đi qua bộ gia nhiệt (hoặc phần nóng của Heat Pipe) để nâng nhiệt độ bầu khô lên khoảng 20 ºC. Quá trình gia nhiệt khô này giữ nguyên lượng chứa hơi nhưng làm giảm độ ẩm tương đối (RH) xuống mức lý tưởng khoảng 60%.

Cuối cùng, luồng khí tươi đã được chuẩn hóa này sẽ được dẫn đến các thiết bị xử lý tinh như thiết bị xử lý không khí ahu hoặc FCU để hòa trộn với gió hồi, xử lý nhiệt ẩm cục bộ rồi cấp vào không gian sử dụng.

Phân biệt PAU và AHU trong hệ thống điều hòa không khí

Sự nhầm lẫn giữa PAU, AHU và FCU là điều rất phổ biến đối với các kỹ sư mới vào nghề hoặc các chủ đầu tư. Mặc dù có cấu tạo cơ khí tương đối giống nhau, việc phân biệt ahu và pau dựa trên chức năng vận hành là chìa khóa để thiết kế hệ thống tối ưu.

Dưới đây là bảng so sánh chi tiết các thông số kỹ thuật và vai trò vận hành thực tế của ba thiết bị này:

Lưu ý quan trọng: Trong một số hệ thống phòng sạch quy mô nhỏ hoặc không yêu cầu quá khắt khe về độ ẩm, người ta có thể sử dụng thiết bị ACU để thay thế một phần chức năng của AHU/FCU nhằm tiết kiệm không gian lắp đặt và chi phí đầu tư ban đầu.

Tiêu chuẩn thiết kế và phương pháp tính toán công suất PAU

Khi thiết kế hệ thống hvac cho các dự án công nghiệp, việc tính toán công suất PAU phải tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế như ISO 14644 (về cấp độ sạch), ASHRAE 62.1 (về lưu lượng gió tươi tối thiểu cho sức khỏe con người), và tiêu chuẩn GMP-WHO / GMP-EU đối với các nhà máy dược phẩm.

Nguyên tắc thiết kế cốt lõi

1. Nguồn khí cấp phải khô hơn khí trong phòng: Điều này có nghĩa là lượng chứa hơi (humidity ratio – tính bằng g/kg) của gió ra từ PAU phải thấp hơn lượng chứa hơi thiết kế của phòng sạch. Nếu không, gió tươi sẽ mang thêm ẩm vào phòng, gây quá tải cho hệ thống điều hòa thứ cấp.
2. Cấp gió ở nhiệt độ thấp nhất có thể: Nhiệt độ gió ra từ PAU nên duy trì từ 11 – 13,5 ºC để giảm kích thước dàn coil của các FCU/AHU trong phòng, tối ưu hóa không gian trần kỹ thuật.

Ví dụ tính toán công suất thực tế

Giả sử một dự án nhà máy linh kiện điện tử có các thông số thiết kế như sau:

• Tổng tải lạnh yêu cầu cho toàn bộ nhà máy: 2.500 kW
• Lưu lượng gió tươi cần thiết: 25.000 L/s
• Nhiệt độ ngoài trời thiết kế: 35 ºC
• Nhiệt độ phòng sạch mong muốn duy trì: 24 ºC

Công thức tính toán sơ bộ công suất lạnh của PAU để hạ nhiệt độ gió tươi xuống bằng nhiệt độ phòng (nhiệt hiện):

• P (PAU) = 1.2 x Q x (T.out – T.in)

Trong đó:

• Q là lưu lư ợng gió tươi 25.000 L/s ~ 25 m3/s
• T.out là nhiệt độ ngoài trời 35 ºC
• T.in là nhiệt độ phòng 24 ºC
• 1.2 là hệ số quy đổi mật độ không khí và nhiệt dung riêng tiêu chuẩn.

Áp dụng số liệu vào công thức:

• P (PAU) ​ =1.2×25×(35−24)×1000=330,000 W=330 kW

Từ kết quả trên, công suất lạnh còn lại mà các thiết bị FCU/AHU trong phòng cần xử lý là:

• P (FCU)​ = 2500 kW−330 kW=2170 kW

Lời khuyên từ chuyên gia HECOSITE: Phép tính trên chỉ phản ánh phần nhiệt hiện (sensible heat). Trong thiết kế thực tế, các kỹ sư của HECOSITE luôn sử dụng phần mềm mô phỏng ẩm chuyên dụng để tính toán cả phần nhiệt ẩn (latent heat) từ quá trình ngưng tụ hơi nước. Việc chọn điểm sương gió ra của PAU ở mức 12 ºC thay vì 25 ºC sẽ giúp giảm đáng kể số lượng FCU cần lắp đặt trong phòng, từ đó tiết kiệm đến 15% tổng chi phí đầu tư thiết bị và đường ống.

Các câu hỏi thường gặp về pau là gì

Câu hỏi: Thiết bị PAU có thể hoạt động độc lập mà không cần AHU hay FCU được không?

Trả lời: PAU hoàn toàn có thể hoạt động độc lập trong các hệ thống thông gió đơn giản. Tuy nhiên, đối với các môi trường yêu cầu kiểm soát nhiệt ẩm và độ sạch khắt khe như phòng sạch công nghiệp, PAU bắt buộc phải phối hợp với AHU hoặc FCU để đảm bảo hiệu quả tuần hoàn và xử lý tinh không khí.

Câu hỏi: Tại sao thiết bị PAU thường phát ra tiếng ồn lớn hơn các thiết bị xử lý không khí khác?

Trả lời: Do PAU phải hút trực tiếp gió trời và đẩy qua hệ thống đường ống dài với nhiều cấp lọc trở lực lớn, quạt cấp của PAU bắt buộc phải vận hành ở cột áp tĩnh rất cao (trên 300 Pa). Tốc độ vòng quay lớn của cánh quạt tạo ra độ ồn cao, đòi hỏi phải thiết kế thêm các hộp tiêu âm (silencer) ở đầu ra của thiết bị.

Câu hỏi: Làm thế nào để tối ưu hóa điện năng tiêu thụ cho hệ thống PAU?

Trả lời: Giải pháp tối ưu nhất hiện nay là tích hợp bộ thu hồi nhiệt (Heat Recovery Wheel) hoặc hệ thống Heat Pipe vào PAU. Công nghệ này cho phép tận dụng năng lượng lạnh từ luồng gió thải của phòng sạch để làm mát sơ bộ luồng gió tươi nóng đi vào, giúp tiết kiệm từ 20% đến 30% công suất lạnh yêu cầu của dàn coil.

Là đơn vị tiên phong trong lĩnh vực sản xuất và cung cấp thiết bị điều hòa không khí công nghiệp tại Việt Nam, CÔNG TY TNHH HECOSITE tự hào mang đến các dòng sản phẩm PAU, AHU, FCU đạt tiêu chuẩn chất lượng quốc tế. Với dây chuyền sản xuất hiện đại, khả năng tối ưu hóa hiệu suất trao đổi nhiệt vượt trội và chế độ bảo hành chuyên nghiệp 24/7, HECOSITE cam kết đồng hành cùng các nhà thầu M&E và chủ đầu tư kiến tạo nên những công trình bền vững, tối ưu chi phí vận hành.
