VAV Box Là Gì? Giải pháp kiểm soát lưu lượng gió HVAC

Trong kỷ nguyên xây dựng xanh và tối ưu hóa chi phí vận hành, việc thiết kế một hệ thống điều hòa không khí trung tâm hoạt động hiệu quả, tiết kiệm điện năng là bài toán hàng đầu của các chủ đầu tư và nhà thầu M&E. Các hệ thống lưu lượng gió không đổi (CAV – Constant Air Volume) truyền thống dần lộ rõ nhược điểm khi luôn vận hành ở mức 100% công suất quạt, gây lãng phí năng lượng cực kỳ lớn tại những thời điểm non tải.

Để giải quyết triệt để vấn đề này, công nghệ biến đổi lưu lượng gió (VAV – Variable Air Volume) ra đời. Trong đó, VAV Box (Hộp điều chỉnh lưu lượng gió) đóng vai trò là thiết bị đầu cuối cốt lõi, giúp phân phối chính xác lượng khí lạnh cần thiết đến từng khu vực riêng biệt theo nhu cầu thực tế.

1. VAV Box là gì? Cấu tạo và nguyên lý hoạt động

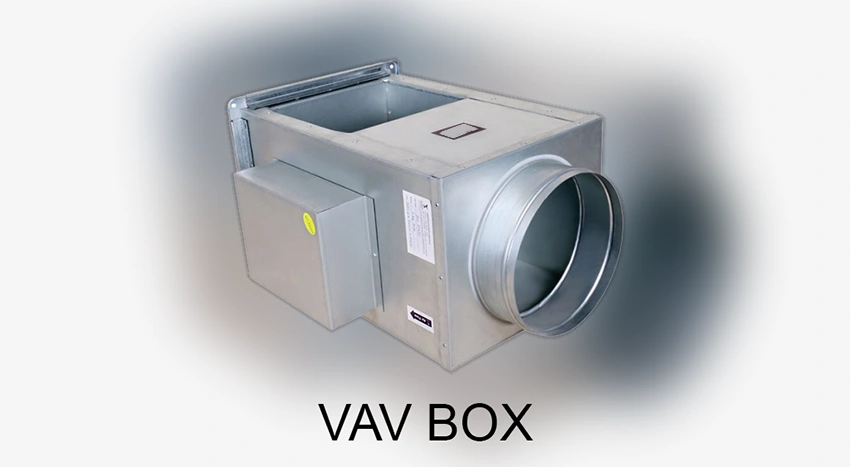

VAV Box (Variable Air Volume Box) là thiết bị điều chỉnh lưu lượng gió cấp vào một không gian điều hòa cụ thể nhằm duy trì nhiệt độ phòng ổn định theo giá trị cài đặt (setpoint). Khác với hệ thống CAV giữ nguyên lưu lượng gió và thay đổi nhiệt độ gió cấp, hệ thống VAV giữ nguyên nhiệt độ gió cấp từ thiết bị trung tâm (khoảng 13 – 15°C) và chủ động thay đổi lưu lượng gió để cân bằng với tải nhiệt thay đổi liên tục trong phòng.

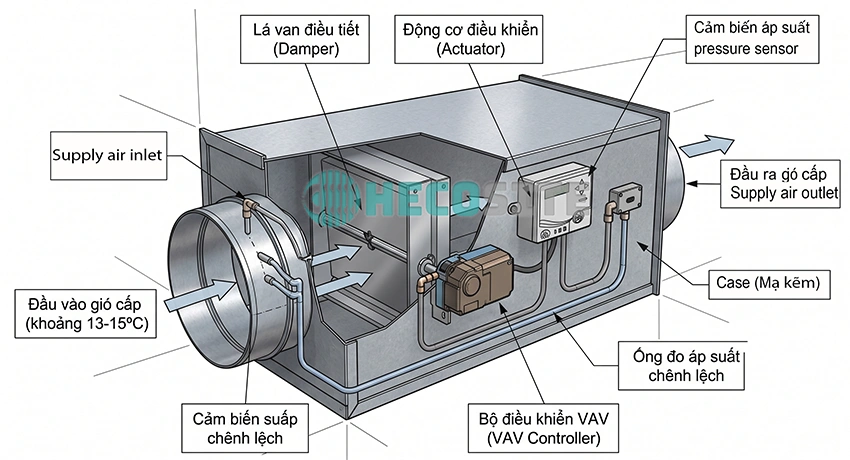

Cấu tạo chi tiết của một bộ VAV Box tiêu chuẩn

Một bộ VAV Box hoàn chỉnh được cấu thành từ các bộ phận cơ khí và điều khiển chính xác cao:

• Vỏ hộp (Casing): Thường được chế tạo từ tôn tráng kẽm (GI) chất lượng cao, bên trong được lót lớp bông thủy tinh hoặc cao su lưu hóa tiêu âm chống cháy để giảm thiểu tiếng ồn dòng khí truyền vào không gian làm việc.
• Cánh bướm điều khiển (Damper): Lá van xoay có gioăng cao su làm kín ở viền để đảm bảo độ rò rỉ gió ở mức thấp nhất khi đóng hoàn toàn.
• Cảm biến lưu lượng gió (Averaging Flow Sensor/Pitot Tube): Lắp đặt ở đầu vào của hộp để đo đạc chính xác áp suất động và áp suất tĩnh, từ đó tính toán ra lưu lượng gió thực tế (CFM hoặc m³/h) đang đi qua thiết bị.
• Bộ điều khiển và động cơ truyền động (Controller & Actuator): Nhận tín hiệu từ cảm biến nhiệt độ phòng (Thermostat) và cảm biến lưu lượng để tính toán góc mở tối ưu cho Damper thông qua thuật toán PI hoặc PID.

Nguyên lý vận hành đồng bộ

Khi nhiệt độ trong phòng tăng lên do mật độ người tăng hoặc bức xạ nhiệt mặt trời lớn, Thermostat sẽ truyền tín hiệu yêu cầu tăng lạnh về bộ điều khiển VAV Box. Lúc này, Actuator sẽ truyền động mở rộng cánh Damper để tăng lưu lượng gió lạnh cấp vào phòng.

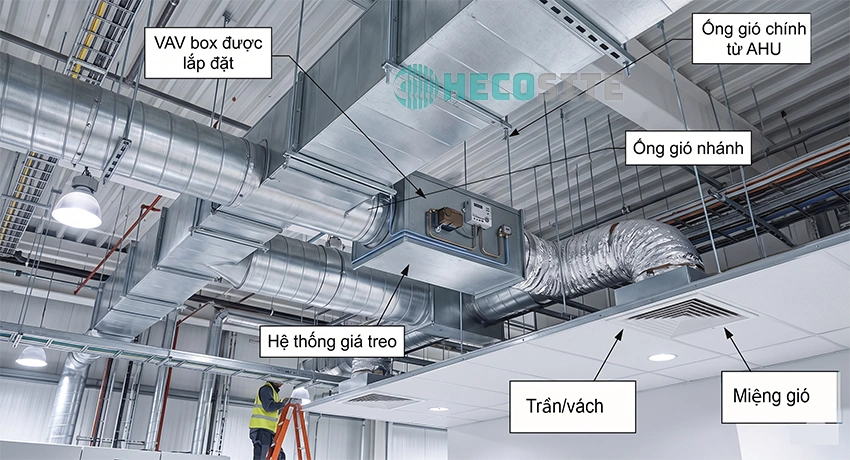

Ngược lại, khi phòng ít người hoặc nhiệt độ đã đạt mức dễ chịu, Damper sẽ đóng bớt lại để giảm lưu lượng gió. Khi hàng loạt VAV Box trong tòa nhà đóng bớt, áp suất tĩnh trên đường ống gió chính tăng lên. Cảm biến áp suất tĩnh gửi tín hiệu về bộ biến tần (VFD) của quạt cấp thuộc thiết bị xử lý không khí ahu, bắt buộc quạt giảm tốc độ quay. Đây chính là mấu chốt giúp hệ thống tiết kiệm điện năng vượt trội.

2. Các dòng VAV Box phổ biến trên thị trường hiện nay

Tùy thuộc vào yêu cầu công nghệ của dự án và cấu trúc hệ thống HVAC, các kỹ sư thiết kế có thể lựa chọn một trong các loại VAV Box dưới đây:

2.1. VAV Box đơn kênh (Single Duct VAV Box)

Đây là loại phổ biến nhất, cấu tạo đơn giản gồm một đầu vào gió lạnh duy nhất và một đầu ra cấp vào phòng. Thiết bị này hoạt động cực kỳ hiệu quả cho các dự án chỉ có nhu cầu làm lạnh quanh năm như các tòa nhà văn phòng tại khu vực khí hậu nhiệt đới phía Nam Việt Nam.

2.2. VAV Box tích hợp bộ sưởi (VAV Box with Reheat)

Dòng thiết bị này được trang bị thêm một coil sưởi bằng điện (Electric Heater) hoặc coil nước nóng (Hot Water Coil) ở phía sau damper. Khi lưu lượng gió lạnh giảm xuống mức tối thiểu (để đảm bảo thông gió) nhưng phòng vẫn bị quá lạnh (do tải nhiệt giảm sâu), bộ sưởi sẽ kích hoạt để gia nhiệt nhẹ dòng khí, duy trì nhiệt độ phòng ở mức dễ chịu. Thiết bị này cực kỳ phù hợp cho các văn phòng có phòng sếp, phòng họp nhỏ hoặc các dự án tại khu vực miền Bắc có mùa đông lạnh.

2.3. VAV Box tích hợp quạt (Fan-Powered VAV Box)

Loại này tích hợp một quạt nhỏ ngay bên trong hộp để hòa trộn khí lạnh từ đường ống chính với khí hồi từ trần giả trước khi thổi vào phòng. Có hai biến thể:
* Parallel Fan-Powered: Quạt chỉ chạy khi hệ thống chuyển sang chế độ sưởi hoặc khi lưu lượng gió cấp giảm xuống mức cực tiểu.
* Series Fan-Powered: Quạt chạy liên tục để duy trì một lưu lượng gió cấp không đổi vào phòng, giúp tăng cường độ tuần hoàn không khí và độ đồng đều nhiệt độ.

3. So sánh chi tiết thông số kỹ thuật và hiệu năng: VAV Box vs. CAV Box

Để giúp các nhà thầu M&E và kỹ sư thiết kế có cái nhìn khách quan nhất trước khi quyết định phương án thiết kế hệ thống phân phối gió, dưới đây là bảng so sánh trực quan giữa hai giải pháp điều khiển lưu lượng:

Tư vấn từ chuyên gia kỹ thuật Hecosite: Mặc dù chi phí đầu tư ban đầu của hệ thống VAV cao hơn khoảng 15 – 20% so với hệ thống CAV truyền thống, nhưng thời gian thu hồi vốn (Payback Period) thực tế chỉ dao động từ 1.5 đến 2.5 năm nhờ lượng điện năng tiết kiệm được từ hệ thống Chiller và quạt AHU chạy biến tần.

4. Tối ưu hóa công suất thiết kế thông qua Hệ số đồng thời (Diversity Factor)

Một trong những ưu điểm lớn nhất của việc ứng dụng VAV Box mà các kỹ sư thiết kế HVAC không thể bỏ qua chính là khả năng giảm kích thước (downsize) của thiết bị nguồn như AHU, Chiller, tháp giải nhiệt nhờ vào Hệ số đồng thời.

Trong một tòa nhà văn phòng, tải lạnh cực đại (peak load) của các phòng không bao giờ xảy ra cùng một thời điểm. Ví dụ: Các phòng phía Đông đạt tải cực đại vào buổi sáng, trong khi các phòng phía Tây đạt tải cực đại vào buổi chiều.

Nếu dùng hệ thống CAV, AHU phải được chọn với công suất bằng tổng tải cực đại của tất cả các phòng:

• Công suất AHU (CAV)=∑Qpeak, i​

Tuy nhiên, với hệ thống sử dụng VAV Box, AHU chỉ cần được thiết kế dựa trên tải cực đại tức thời của toàn bộ tòa nhà tại một thời điểm xác định (thường được tính toán bằng phần mềm chuyên dụng như HAP hoặc Trace 700):

• Hệ số đồng thời (Diversity Factor) = Tải thiết kế của AHU trung tâm/ Tổng tải cực đại của các VAV box​

Thông thường, hệ số đồng thời trong các tòa nhà văn phòng dao động từ 0.75 đến 0.85. Điều này đồng nghĩa với việc bạn có thể chọn một thiết bị AHU có công suất lạnh và lưu lượng gió nhỏ hơn từ 15% đến 25% so với thiết bị AHU của hệ CAV, giúp tiết kiệm hàng trăm triệu đồng chi phí thiết bị ban đầu và không gian lắp đặt phòng máy kỹ thuật.

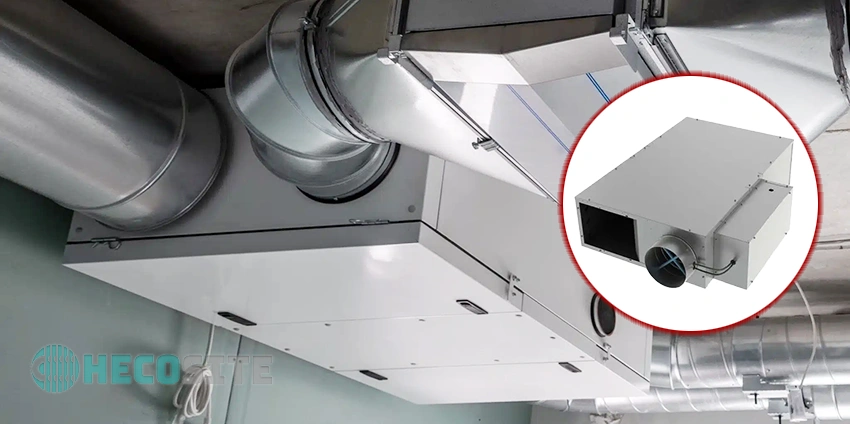

5. Ứng dụng thực tế của VAV Box trong các công trình hiện đại

Nhờ khả năng chia vùng kiểm soát nhiệt độ linh hoạt và tiết kiệm năng lượng vượt trội, VAV Box được ứng dụng rộng rãi trong nhiều loại hình công trình:

• Tòa nhà văn phòng chia sẻ (Co-working Space) & Khách sạn: Nơi các phòng họp, văn phòng đại diện có lịch trình hoạt động không cố định. VAV Box giúp tắt hoặc giảm tối đa lưu lượng gió tại các phòng trống, tránh lãng phí điện năng.
• Bệnh viện và các phòng thí nghiệm: Những khu vực yêu cầu kiểm soát áp suất phòng nghiêm ngặt. Sự kết hợp giữa VAV Box và hệ thống cảm biến áp suất giúp duy trì áp suất âm hoặc áp suất dương chính xác cho từng phòng chuyên biệt.
• Nhà máy sản xuất công nghệ cao & Phòng sạch: Kết hợp đồng bộ giữa VAV Box, thiết bị ACU và AHU trung tâm tạo nên một giải pháp quản lý chất lượng không khí toàn diện, kiểm soát chặt chẽ cả nhiệt độ, độ ẩm và nồng độ bụi mịn trong môi trường sản xuất linh kiện điện tử hay dược phẩm.

6. Giải pháp HVAC toàn diện và đồng bộ từ Hecosite

Một hệ thống VAV chỉ hoạt động trơn tru và phát huy tối đa hiệu quả khi có sự phối hợp đồng bộ giữa thiết bị đầu cuối (VAV Box) và thiết bị nguồn xử lý không khí trung tâm.

Tại Hecosite, chúng tôi không chỉ cung cấp các bộ VAV Box chế tạo cơ khí chính xác, tích hợp bộ điều khiển thông minh từ các thương hiệu hàng đầu thế giới (như Belimo, Siemens, Honeywell), mà còn trực tiếp sản xuất các dòng thiết bị xử lý không khí ahu tích hợp biến tần thông minh. Sự kết hợp đồng bộ này đảm bảo:

1. Hiệu suất trao đổi nhiệt tối ưu: Coil đồng cánh nhôm của AHU được tính toán tối ưu hóa theo lưu lượng gió biến đổi, ngăn ngừa hiện tượng đóng băng coil lạnh khi hệ thống chạy ở chế độ thấp tải.
2. Thuật toán điều khiển thông minh: Hệ thống tủ điện và điều khiển tự động nhận biết áp suất tĩnh trên đường ống để điều khiển tốc độ quạt AHU một cách mượt mà nhất, triệt tiêu hoàn toàn hiện tượng quá áp gây rung lắc đường ống gió.
3. Chế độ bảo hành chuyên nghiệp: HECOSITE cam kết đồng hành cùng chủ đầu tư và nhà thầu từ khâu khảo sát, tính toán thiết kế, cung cấp thiết bị cho đến dịch vụ bảo dưỡng định kỳ, đảm bảo hệ thống vận hành bền bỉ với hiệu suất cao nhất.

Để nhận Catalogue chi tiết, báo giá dự án hoặc tư vấn giải pháp thiết kế hệ thống VAV tối ưu cho công trình của bạn, hãy liên hệ ngay với đội ngũ kỹ sư chuyên môn cao của HECOSITE để được hỗ trợ nhanh chóng và chuyên nghiệp nhất.
