Trong hạ tầng kỹ thuật của các nhà máy sản xuất, trung tâm dữ liệu, kho bảo quản quy mô lớn và các tòa nhà thương mại cao tầng, hệ thống lạnh công nghiệp đóng vai trò là mạch máu điều hòa nhiệt độ và độ ẩm. Khác với các thiết bị làm lạnh dân dụng quy mô nhỏ, hệ thống công nghiệp đòi hỏi sự tính toán chính xác về mặt nhiệt động học, độ bền cơ học cao và khả năng vận hành liên tục 24/7 dưới các điều kiện tải biến thiên phức tạp.


1. Khái niệm và bản chất vật lý của hệ thống lạnh công nghiệp

Về mặt nhiệt động học, hệ thống lạnh công nghiệp là một tổ hợp các thiết bị thực hiện chu trình nhiệt ngược chiều (chu trình Carnot ngược chiều hoặc chu trình máy nén hơi thực tế) nhằm cưỡng bức nhiệt lượng di chuyển từ nơi có nhiệt độ thấp (nguồn lạnh) sang nơi có nhiệt độ cao (nguồn nóng) nhờ vào việc tiêu thụ cơ năng hoặc nhiệt năng từ bên ngoài.

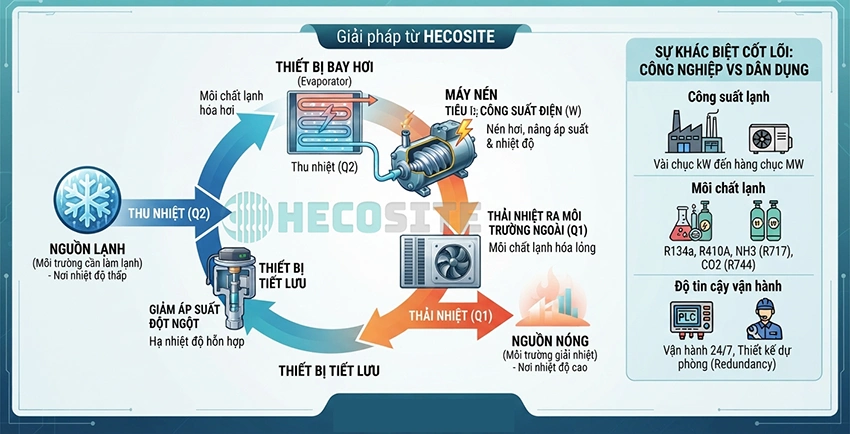

Nguyên lý hệ thống lạnh công nghiệp

Sự khác biệt cốt lõi giữa hệ thống công nghiệp và dân dụng nằm ở ba yếu tố:
* Công suất lạnh (Cooling Capacity): Thường dao động từ vài chục Kilowatt (kW) đến hàng chục Megawatt (MW).
* Môi chất lạnh (Refrigerants): Sử dụng đa dạng các dòng gas chuyên dụng như R134a, R410A, R407C, hay các môi chất tự nhiên như Ammonia (NH3 – R717) và Carbon Dioxide (CO2 – R744) để tối ưu hóa hiệu suất truyền nhiệt.
* Độ tin cậy vận hành: Hệ thống được thiết kế với các cơ chế dự phòng (redundancy), hệ thống điều khiển lập trình logic (PLC) và các thiết bị phụ trợ để đảm bảo không xảy ra sự cố dừng máy đột ngột (downtime), gây thiệt hại lớn cho quy trình sản xuất.


2. Cấu tạo và nguyên lý hoạt động chu trình lạnh

Một hệ thống làm lạnh công nghiệp tiêu chuẩn hoạt động dựa trên chu trình nén hơi một cấp hoặc hai cấp, bao gồm 4 thiết bị chính cấu thành:

2.1. Máy nén lạnh (Compressor)

Được ví như trái tim của toàn bộ hệ thống HVAC. Máy nén có nhiệm vụ hút hơi môi chất ở áp suất thấp, nhiệt độ thấp từ thiết bị bay hơi, tiến hành nén dòng hơi này lên áp suất cao và nhiệt độ cao (trạng thái hơi quá nhiệt) trước khi đẩy vào thiết bị ngưng tụ. Trong công nghiệp, các dòng máy nén trục vít (Screw Compressor) và máy nén ly tâm (Centrifugal Compressor) được ưu tiên sử dụng nhờ hiệu suất tải nền cực tốt và dải điều chỉnh công suất linh hoạt thông qua biến tần hoặc van trượt.

2.2. Thiết bị ngưng tụ (Condenser)

Đây là thiết bị trao đổi nhiệt, có chức năng hóa lỏng hơi môi chất áp suất cao từ máy nén bằng cách thải nhiệt lượng ra môi trường giải nhiệt (nước hoặc không khí).
* Giải nhiệt nước (Water-cooled): Sử dụng kết hợp với tháp giải nhiệt (Cooling Tower), cho hiệu suất trao đổi nhiệt cao và ổn định, đặc biệt phù hợp với khí hậu nhiệt đới.
* Giải nhiệt gió (Air-cooled): Sử dụng quạt cưỡng bức thổi qua dàn ống cánh nhôm, lắp đặt đơn giản nhưng hiệu suất phụ thuộc nhiều vào nhiệt độ môi trường khô bên ngoài.

2.3. Thiết bị tiết lưu (Expansion Device)

Môi chất lạnh sau khi hóa lỏng ở thiết bị ngưng tụ sẽ đi qua van tiết lưu (van tiết lưu nhiệt TEV hoặc van tiết lưu điện tử EEV). Quá trình tiết lưu là quá trình giảm áp suất đột ngột từ áp suất ngưng tụ xuống áp suất bay hơi mà không sinh công. Kết quả là một phần môi chất lỏng bị bay hơi chớp nhoáng (flash gas), làm giảm nhiệt độ của hỗn hợp lỏng-hơi xuống mức rất thấp trước khi đi vào dàn lạnh.

2.4. Thiết bị bay hơi (Evaporator)

Tại đây, môi chất lạnh ở trạng thái lỏng-hơi có nhiệt độ thấp sẽ hấp thụ nhiệt lượng từ môi trường cần làm lạnh (nước lạnh, không khí hoặc dung dịch chất lỏng trung gian) để hóa hơi hoàn toàn. Quá trình này tạo ra hiệu ứng làm lạnh trực tiếp hoặc gián tiếp cho không gian đích.

Lưu ý kỹ thuật: Hệ số COP (Coefficient of Performance) của hệ thống lạnh công nghiệp không chỉ phụ thuộc vào hiệu suất của bản thân máy nén, mà còn chịu ảnh hưởng cực kỳ lớn bởi độ chênh lệch giữa nhiệt độ bay hơi và nhiệt độ ngưng tụ. Nhiệt độ ngưng tụ càng thấp và nhiệt độ bay hơi càng cao thì hệ thống vận hành càng tiết kiệm điện năng.


3. Phân loại các hệ lạnh công nghiệp phổ biến

Tùy thuộc vào phương thức vận chuyển và phân phối năng lượng lạnh, hệ thống lạnh công nghiệp được chia thành các cấu trúc giải pháp chính sau:

3.1. Hệ thống Chiller trung tâm (Water Chiller System)

Hệ thống sử dụng nước làm chất tải lạnh trung gian. Nước được làm lạnh xuống khoảng 5 – 7 ºC tại bình bay hơi của Chiller, sau đó được bơm tuần hoàn đưa đến các thiết bị trao đổi nhiệt đầu cuối như thiết bị xử lý không khí ahu hoặc FCU để làm mát không gian nhà xưởng hoặc tòa nhà. Hệ thống Chiller được chia làm hai loại chính:

  • Chiller giải nhiệt nước (Water-Cooled Chiller): Hiệu suất cao (COP đạt từ 5.0 – 7.0), thích hợp cho các dự án quy mô cực lớn cần hoạt động liên tục.
  • Chiller giải nhiệt gió (Air-Cooled Chiller): Thiết kế gọn gàng, không cần hệ thống tháp giải nhiệt và bơm nước giải nhiệt đi kèm, phù hợp cho các khu vực khan hiếm nước hoặc không gian lắp đặt hạn chế.

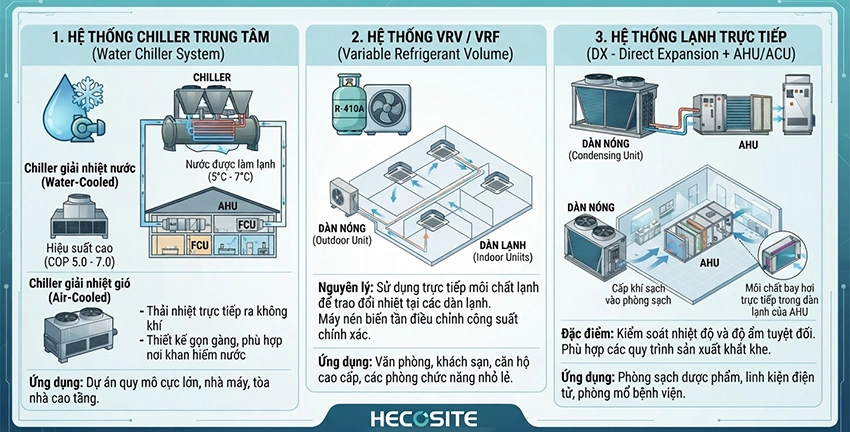

Nguyên lý và phân loại hệ thống lạnh

3.2. Hệ thống điều hòa không khí biến tần VRV/VRF

Hệ thống điều hòa trung tâm thay đổi lưu lượng môi chất (Variable Refrigerant Volume/Flow). Hệ thống này sử dụng trực tiếp môi chất lạnh để trao đổi nhiệt tại các dàn lạnh đặt trong phòng. Nhờ công nghệ máy nén biến tần hiện đại, VRV/VRF có khả năng điều chỉnh công suất lạnh cực kỳ chính xác theo nhu cầu thực tế của từng khu vực đơn lẻ, giúp tiết kiệm điện năng vượt trội ở chế độ non tải.

3.3. Hệ thống lạnh trực tiếp (Direct Expansion – DX System) kết hợp AHU/ACU

Đối với các phòng sạch công nghiệp (Cleanroom) trong nhà máy dược phẩm, linh kiện điện tử hay phòng mổ bệnh viện, việc kiểm soát nhiệt độ và độ ẩm đòi hỏi độ chính xác tuyệt đối. Khi đó, hệ thống lạnh trực tiếp kết hợp giữa dàn nóng (Condensing Unit) công suất lớn và thiết bị xử lý không khí ahu hoặc thiết bị ACU là lựa chọn tối ưu nhất. Môi chất lạnh bay hơi trực tiếp bên trong dàn lạnh của AHU để làm lạnh dòng khí tươi trước khi cấp vào phòng sạch.


4. Thiết bị trao đổi nhiệt phổ biến trong hệ thống | So sánh sử dụng AHU và FCU

Để phân phối năng lượng lạnh từ hệ thống nguồn (Chiller hoặc DX) đến không gian sử dụng một cách hiệu quả, các kỹ sư thiết kế bắt buộc phải lựa chọn thiết bị xử lý không khí đầu cuối phù hợp. Hai thiết bị phổ biến nhất hiện nay là AHU (Air Handling Unit) và FCU (Fan Coil Unit).

Dưới đây là bảng so sánh chi tiết các thông số kỹ thuật cốt lõi nhằm hỗ trợ quá trình tính toán và lựa chọn thiết bị cho nhà thầu M&E:

Thông số kỹ thuật / Đặc tính Thiết bị xử lý không khí AHU (Air Handling Unit) Thiết bị điều hòa cục bộ FCU (Fan Coil Unit)
Lưu lượng gió (Airflow) Cực lớn: Dao động từ 2000 – 100.000 m3/h. Nhỏ đến trung bình: Thường từ 200 – 3.200 m3/h.
Công suất lạnh (Cooling Capacity) Rất cao: Từ 15kW đến hàng trăm kW (lên tới 500kW). Thấp: Chỉ từ 1.5 kW đến dưới 20 kW.
Áp suất tĩnh ngoài (ESP) Rất cao: Từ 150 Pa đến 1.500 Pa, cho phép đẩy gió qua hệ thống đường ống dài và các bộ lọc HEPA trở lực lớn. Thấp: Thường chỉ từ 10 Pa đến 100 Pa, chủ yếu thổi trực tiếp hoặc qua đường ống gió ngắn.
Khả năng xử lý không khí chuyên sâu Tích hợp toàn diện: Lọc bụi nhiều cấp (G4, F8, HEPA), tách ẩm bằng rotor hút ẩm, gia nhiệt (Reheat), khử trùng UV. Cơ bản: Chỉ bao gồm lưới lọc bụi thô tháo lắp nhanh và dàn trao đổi nhiệt thông thường.
Cấu trúc chế tạo Dạng module lắp ghép (Double Skin Polyurethane Panel), khung nhôm định hình chống cầu nhiệt (Thermal Break). Dạng hộp nguyên khối nhỏ gọn bằng tôn mạ kẽm cách nhiệt bằng foam PE hoặc bông thủy tinh.
Ứng dụng điển hình Phòng sạch dược phẩm, nhà máy sản xuất bán dẫn, phòng mổ, không gian sảnh lớn của TTTM. Văn phòng làm việc, phòng khách sạn, căn hộ cao cấp, các phòng chức năng nhỏ lẻ.

5. Tiêu chí lựa chọn và thiết kế hệ thống lạnh công nghiệp

Một hệ thống lạnh công nghiệp được coi là tối ưu khi và chỉ khi nó đáp ứng đồng thời các tiêu chí khắt khe về mặt kỹ thuật, kinh tế và môi trường dưới đây:

5.1. Tính toán phụ tải lạnh chính xác (Cooling load Calculation)

Kỹ sư thiết kế cần sử dụng các phần mềm chuyên dụng như Carrier HAP (Hourly Analysis Program) hoặc Trane Trace 700 để tính toán chính xác phụ tải lạnh động của công trình. Việc tính toán thiếu chính xác dẫn đến chọn dư công suất (gây lãng phí chi phí đầu tư ban đầu và chạy non tải tổn hao điện) hoặc thiếu công suất (không đạt nhiệt độ yêu cầu, làm giảm tuổi thọ máy nén).

5.2. Chỉ số hiệu suất năng lượng (COP, EER, IPLV)

  • COP (Coefficient of Performance): Hệ số hiệu quả năng lượng tức thời tại điều kiện định mức.
  • IPLV (Integrated Part Load Value): Chỉ số hiệu suất non tải tổng hợp. Trong thực tế vận hành, hệ thống lạnh công nghiệp hoạt động ở chế độ non tải (tải dao động từ 40% – 75%) chiếm hơn 90% thời gian hoạt động trong năm. Do đó, thiết bị có chỉ số IPLV cao sẽ mang lại hiệu quả tiết kiệm điện năng thực tế vượt trội hơn rất nhiều.

5.3. Tiêu chuẩn thiết kế hệ thống đường ống và phân phối gió

Đường ống dẫn nước lạnh (Chilled Water Piping) phải được bọc cách nhiệt bằng cao su lưu hóa (như Superlon, Armaflex) có độ dày tính toán kỹ lưỡng để triệt tiêu hiện tượng đọng sương bề mặt. Vận tốc nước trong đường ống phải được khống chế trong khoảng 1.2 m/s – 2.4 m/s để vừa tránh hiện tượng mài mòn ống, vừa giảm thiểu tổn thất áp suất dọc đường và cục bộ, từ đó tối ưu hóa công suất bơm nước lạnh.

Lời khuyên: Đối với các khu vực phòng sạch yêu cầu kiểm soát độ ẩm nghiêm ngặt, việc lựa chọn cấu hình AHU có trang bị bộ sưởi điện (Electric Heater) hoặc dàn sưởi nước nóng (Hot Water Coil) sau dàn lạnh là bắt buộc để thực hiện quá trình gia nhiệt lại (Reheat), giữ cho độ ẩm tương đối (RH) luôn nằm trong dải cho phép từ 45% – 55%.


6. HECOSITE – Nhà cung cấp thiết bị và Giải pháp HVAC cho hệ thống lạnh công nghiệp

Với vị thế là đơn vị sản xuất và cung cấp thiết bị điều hòa không khí công nghiệp hàng đầu, CÔNG TY TNHH HECOSITE tự hào mang đến cho khách hàng các dòng sản phẩm AHU, FCU, ACU,… đạt tiêu chuẩn chất lượng quốc tế, đáp ứng các yêu cầu kỹ thuật khắt khe nhất của nhà thầu M&E và chủ đầu tư dự án công nghiệp.

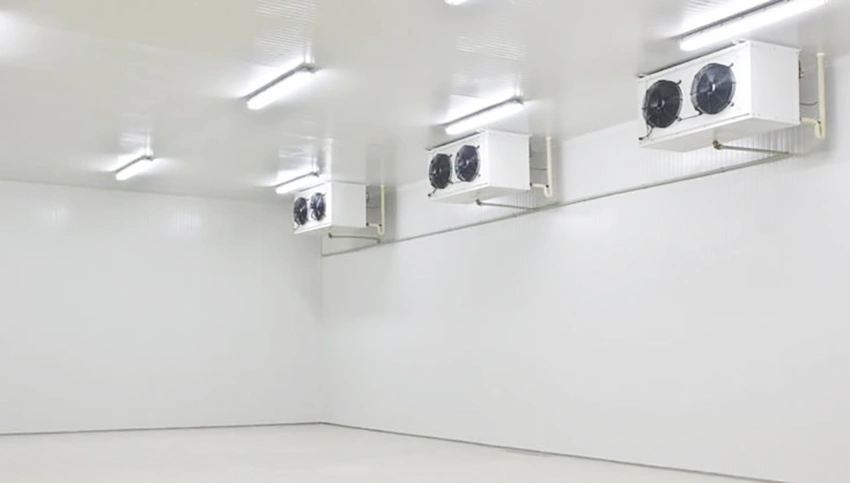

Kho lạnh công nghiệp

Hecosite cam kết:

  • Sản phẩm được thiết kế tối ưu hóa theo đặc thù khí hậu Việt Nam và yêu cầu công nghệ riêng biệt của từng nhà máy.
  • Khung sườn vững chắc, panel cách nhiệt polyurethane tỷ trọng cao ngăn chặn hoàn toàn hiện tượng cầu nhiệt và rò rỉ không khí.
  • Đội ngũ kỹ sư giàu kinh nghiệm hỗ trợ tư vấn giải pháp, tính toán thiết kế hệ thống phân phối không khí và bàn giao công nghệ chuyên nghiệp.

Để nhận tài liệu kỹ thuật chi tiết, bảng tính chọn thiết bị (Selection Sheet) và báo giá tối ưu nhất cho công trình của bạn, xin vui lòng liên hệ trực tiếp với chúng tôi qua các kênh thông tin chính thức.
