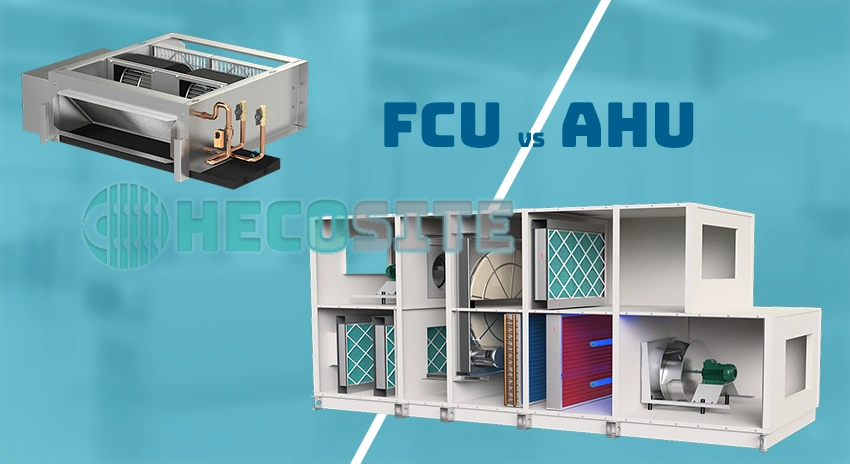

Sự khác biệt giữa AHU và FCU trong hệ thống HVAC

Dù cùng đóng vai trò là thiết bị trao đổi nhiệt trong hệ thống HVAC sử dụng nước lạnh từ Chiller hoặc môi chất lạnh từ hệ thống VRF/VRV, AHU và FCU lại có cấu trúc cơ học và quy mô xử lý hoàn toàn khác biệt.

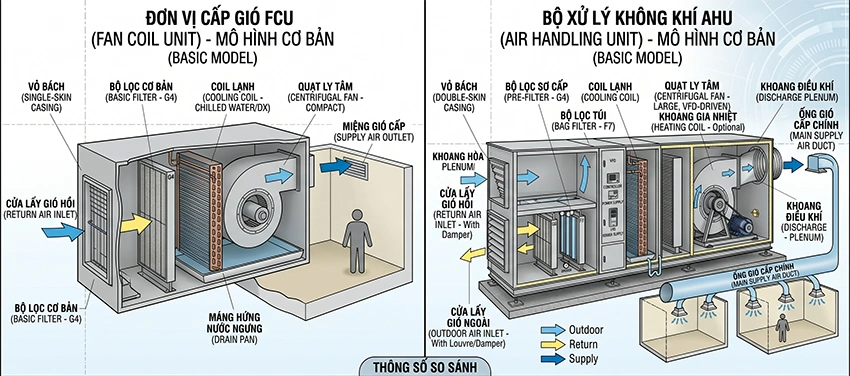

AHU là một thiết bị tích hợp quy mô lớn, hoạt động như một nhà máy xử lý không khí thu nhỏ. Cấu tạo của một bộ AHU tiêu chuẩn công nghiệp cực kỳ phức tạp và được chia thành nhiều module chức năng ghép nối với nhau (Modular Design):

• Vỏ cách nhiệt (Double Skin Casing): Thường sử dụng tấm Panel dày 25mm hoặc 50mm, cấu tạo bởi hai lớp thép mạ kẽm sơn tĩnh điện hoặc inox, kẹp giữa là lớp bọt polyurethane (PU Foam) mật độ cao (khoảng 40 kg/m340 kg/m3). Thiết kế này giúp triệt tiêu hiện tượng cầu nhiệt (Thermal Bridging), hạn chế tối đa tổn thất nhiệt và giảm thiểu tiếng ồn truyền ra ngoài vỏ tủ.
• Quạt truyền động (Fan Section): AHU hiện đại thường sử dụng quạt ly tâm dẫn động trực tiếp bằng động cơ EC (Electronically Commutated) hoặc quạt ly tâm truyền động gián tiếp qua đai truyền lực, tích hợp biến tần (VFD) để điều chỉnh lưu lượng gió linh hoạt theo tải thực tế.
• Dàn trao đổi nhiệt (Cooling/Heating Coil): Được chế tạo từ các ống đồng luồn cánh nhôm (hoặc cánh đồng/phủ lớp chống ăn mòn epoxy cho môi trường biển/hóa chất). Số hàng ống (Rows) của AHU thường lớn (từ 4 đến 8 hàng) để đảm bảo hiệu suất trao đổi nhiệt ẩm tối đa.
• Hệ thống lọc đa cấp (Filtration Section): Đây là điểm vượt trội của AHU. Không khí đi qua AHU được lọc qua nhiều cấp độ: Lọc thô (G4) $\to$ Lọc tinh (F7/F9) $\to$ Lọc siêu hiệu suất (HEPA H13/H14) đối với các ứng dụng phòng sạch dược phẩm, bệnh viện hoặc sản xuất linh kiện điện tử.
• Bộ phận xử lý ẩm (Humidifier/Dehumidifier): Tích hợp điện trở sấy (Heater) hoặc bánh xe thu hồi nhiệt (Heat Recovery Wheel) để kiểm soát độ ẩm tương đối (RH) một cách chính xác nhất.

Trái ngược với sự đồ sộ của AHU, FCU là thiết bị có cấu trúc đơn giản, nhỏ gọn, được thiết kế để phục vụ cho các không gian có diện tích vừa và nhỏ.

• Vỏ máy (Casing): Thường là lớp tôn mạ kẽm đơn lớp (Single Skin) được dán mút cách âm/cách nhiệt mỏng phía trong để giảm thiểu chi phí và tối ưu kích thước lắp đặt âm trần.
• Quạt thổi (Fan): Thường sử dụng quạt ly tâm lồng sóc cánh nhỏ, truyền động trực tiếp bằng động cơ AC đa cấp tốc độ (3-speed) hoặc động cơ EC công suất nhỏ.
• Dàn coil: Chỉ gồm 2 đến 3 hàng ống đồng cánh nhôm, diện tích bề mặt trao đổi nhiệt hạn chế, chủ yếu xử lý nhiệt hiện (Sensible Heat) và một phần nhiệt ẩn (Latent Heat).
• Bộ lọc (Filter): Chỉ trang bị lưới lọc bụi sơ cấp bằng nylon hoặc lưới lọc G4 mỏng, dễ dàng tháo lắp để vệ sinh định kỳ. Thiết bị này không có khả năng lọc vi khuẩn hay bụi mịn PM2.5 hiệu quả như AHU.

Để giúp các kỹ sư hệ thống có cái nhìn trực quan nhất, dưới đây là phân tích sâu về các thông số động học và vận hành của hai thiết bị.

• AHU: Sở hữu dải lưu lượng gió cực lớn, dao động từ 10.000 m³/h đến hơn 100.000 m³/h. Công suất lạnh của AHU thường bắt đầu từ 30 kW đến hàng trăm kW. Thiết bị này đủ khả năng gánh tải lạnh cho toàn bộ một phân xưởng rộng lớn hoặc các không gian thông tầng của trung tâm thương mại.
• FCU: Hoạt động ở phân khúc công suất nhỏ hơn rất nhiều, lưu lượng gió chỉ từ 300 m³/h đến 3.500 m³/h, tương đương công suất lạnh từ 2 kW đến dưới 20 kW. Mỗi FCU thường chỉ chịu trách nhiệm điều hòa cho một phòng đơn lẻ (phòng ngủ khách sạn, văn phòng làm việc diện tích dưới 80 m280 m2).

Cột áp quạt quyết định khả năng đẩy gió đi xa qua hệ thống đường ống dẫn gió và các phụ kiện (co, cút, miệng gió, bộ tiêu âm).

• AHU: Cột áp quạt rất cao, thường nằm trong khoảng từ 300 Pa đến hơn 1.500 Pa. Với áp suất tĩnh lớn như vậy, AHU có thể kết nối với hệ thống đường ống gió tôn mạ kẽm đi xuyên suốt nhiều tầng nhà, vượt qua các hệ thống lọc HEPA có trở lực lớn để phân phối gió đồng đều đến từng miệng cấp.
• FCU: Cột áp quạt cực kỳ hạn chế, dao động từ 0 Pa (thổi trực tiếp) cho đến tối đa 150 Pa (đối với dòng High Static Pressure). Do đó, FCU chỉ có thể kết nối với các đoạn ống gió mềm ngắn (thường dưới 5 mét) và không thể lắp đặt các bộ lọc hiệu suất cao do trở lực của lọc sẽ triệt tiêu hoàn toàn lưu lượng gió của quạt.

• AHU: Nhờ tích hợp các cảm biến nhiệt độ, độ ẩm cùng hệ thống van điều khiển tuyến tính (Modulating Valve) kết nối với hệ thống quản lý tòa nhà BMS, AHU có khả năng kiểm soát độ ẩm chính xác tuyệt đối ($\pm 5\%$ RH). Đây là yếu tố sống còn trong các phòng mổ bệnh viện hoặc phòng sạch sản xuất vi mạch. Ngoài ra, AHU dễ dàng lấy gió tươi từ ngoài trời (Fresh Air) với tỷ lệ từ 10% đến 100% (đối với dòng PAU – Primary Air Handling Unit) để đảm bảo nồng độ CO2CO2​ trong phòng luôn ở mức an toàn.
• FCU: Gần như không thể kiểm soát độ ẩm một cách chủ động. FCU chỉ làm giảm độ ẩm một cách thụ động thông qua quá trình ngưng tụ nước trên bề mặt dàn coil lạnh. Việc cấp gió tươi cho FCU cũng phức tạp hơn, thường phải đi ké hệ thống cấp gió tươi trung tâm hoặc lấy gió tươi trực tiếp từ phía sau máy mà không qua xử lý nhiệt ẩm sơ bộ, dễ gây ra hiện tượng đọng sương miệng gió.

Lời khuyên từ kỹ sư HECOSITE: Đối với các dự án nhà máy dược phẩm đạt chuẩn GMP hoặc phòng sạch điện tử Class 1.000 đến Class 100.000, việc sử dụng AHU là bắt buộc. FCU tuyệt đối không được sử dụng cho các không gian này vì không thể tích hợp màng lọc HEPA và không kiểm soát được áp suất phòng cũng như độ ẩm tuyệt đối.

Dưới đây là bảng tổng hợp các thông số kỹ thuật điển hình giúp nhà thầu dễ dàng đối chiếu khi thiết kế hệ thống:

Khi đặt lên bàn cân tài chính, các chủ đầu tư thường phân vân giữa việc lắp đặt một hệ thống AHU trung tâm hay chia nhỏ bằng nhiều hệ thống FCU cục bộ.

Xét về mặt thiết bị đơn lẻ, FCU có chi phí cực kỳ rẻ và dễ thi công. Bạn chỉ cần treo máy lên trần, kết nối ống nước lạnh và đi dây điện nguồn là hệ thống có thể chạy được.

Ngược lại, AHU đòi hỏi chi phí đầu tư ban đầu rất lớn. Ngoài tiền máy, chủ đầu tư phải chi trả cho:

1. Xây dựng phòng kỹ thuật riêng cho AHU (Mechanical Room).
2. Hệ thống đường ống gió tôn mạ kẽm kích thước lớn chạy dọc tòa nhà kèm theo hệ thống quang treo, bảo ôn cách nhiệt.
3. Hệ thống tiêu âm (Sound Attenuator) để triệt tiêu tiếng ồn của quạt công suất lớn.

Mặc dù CAPEX của AHU cao hơn, nhưng OPEX của AHU lại tối ưu hơn rất nhiều đối với các công trình quy mô lớn:

• Hiệu suất năng lượng: AHU sử dụng các động cơ EC hiệu suất cao đạt chuẩn IE4/IE5 kết hợp với biến tần điều khiển lưu lượng gió biến đổi (VAV). Khi tải lạnh của tòa nhà giảm vào ban đêm hoặc những ngày mát trời, AHU sẽ tự động giảm tốc độ quạt, tiết kiệm đến 40% điện năng tiêu thụ. Trong khi đó, các FCU sử dụng động cơ AC hiệu suất thấp và thường chạy liên tục ở một vài tốc độ cố định, gây lãng phí điện năng đáng kể khi chạy non tải.
• Công tác bảo trì, bảo dưỡng: Hãy tưởng tượng một tòa nhà văn phòng 10 tầng sử dụng 100 bộ FCU so với việc sử dụng 2 bộ AHU lớn.
  • Với FCU, đội ngũ kỹ thuật phải đi vào từng phòng làm việc, bắc thang tháo trần thạch cao để vệ sinh lưới lọc, thông tắc khay nước ngưng của 100 thiết bị. Việc này gây gián đoạn công việc và dễ làm bẩn không gian văn phòng.
  • Với AHU, mọi công tác bảo trì chỉ diễn ra tập trung tại phòng kỹ thuật máy. Việc thay thế lọc, tra dầu mỡ động cơ hay vệ sinh dàn coil được thực hiện nhanh chóng, chuyên nghiệp và không ảnh hưởng đến không gian làm việc bên trong.

Lưu ý quan trọng: Khay hứng nước ngưng (Drain Pan) của FCU lắp âm trần nếu không được thiết kế độ dốc tốt và vệ sinh định kỳ rất dễ bị nghẹt đường ống, gây ra hiện tượng thấm dột trần thạch cao, làm hư hại nội thất đắt tiền bên dưới. Với AHU, khay nước ngưng làm bằng inox 304 dày dặn, có bẫy nước (U-Trap) tiêu chuẩn nên hoàn toàn triệt tiêu được rủi ro này.

Trong thực tế thiết kế cơ điện hiện đại, không nhất thiết phải chọn phương án “một mất một còn”. Các kỹ sư HVAC của HECOSITE thường tư vấn giải pháp kết hợp (Hybrid System) để tối ưu hóa cả chi phí lẫn hiệu năng cho các tòa nhà văn phòng cao cấp hoặc khách sạn 5 sao:

1. Sử dụng PAU (một dạng AHU chuyên dụng xử lý gió tươi): PAU sẽ lấy gió tươi từ ngoài trời, lọc sạch bụi mịn thông qua các cấp lọc F7/F9, hạ nhiệt độ và khử ẩm sâu xuống khoảng 12ºC-14ºC (xử lý toàn bộ lượng nhiệt ẩn của gió tươi).
2. Cấp gió tươi khô vào các phòng: Luồng gió tươi đã được xử lý khô này sẽ được dẫn trực tiếp vào phía sau các bộ FCU lắp tại từng phòng.
3. FCU chỉ làm nhiệm vụ xử lý nhiệt hiện: Lúc này, FCU trong phòng chỉ cần chạy ở chế độ làm lạnh nhẹ nhàng để triệt tiêu nhiệt tỏa ra từ con người, máy tính và bức tường kính (nhiệt hiện). Do không còn phải xử lý độ ẩm từ gió tươi ngoài trời, dàn coil của FCU luôn khô ráo, không bị bám bẩn, triệt tiêu hoàn toàn nguy cơ đọng sương miệng gió và phát sinh nấm mốc.

Là đơn vị tiên phong trong lĩnh vực sản xuất và cung cấp thiết bị điều hòa không khí công nghiệp tại Việt Nam, CÔNG TY TNHH HECOSITE tự hào mang đến các dòng sản phẩm AHU, FCU, ACU chất lượng cao, đáp ứng các tiêu chuẩn khắt khe nhất của các nhà thầu M&E quốc tế:

• Hiệu suất trao đổi nhiệt vượt trội: Dàn coil được tính toán mô phỏng trên phần mềm chuyên dụng, tối ưu hóa mật độ cánh nhôm và đường kính ống đồng để đạt hệ số truyền nhiệt lớn nhất với trở lực nước thấp nhất.
• Tiết kiệm điện năng tối đa: Tích hợp công nghệ quạt EC không chổi than tiên tiến và hệ thống điều khiển thông minh tương thích hoàn toàn với các giao thức truyền thông BMS phổ biến hiện nay.
• Chế độ bảo hành vàng: Toàn bộ thiết bị của HECOSITE được bảo hành chính hãng dài hạn, hỗ trợ kỹ thuật 24/7 bởi đội ngũ kỹ sư HVAC giàu kinh nghiệm thực chiến.

Quý khách hàng, nhà thầu M&E và các chủ đầu tư đang tìm kiếm giải pháp thiết kế, tính toán chọn công suất AHU/FCU tối ưu nhất cho công trình của mình, xin vui lòng liên hệ trực tiếp với chúng tôi để nhận tài liệu kỹ thuật chi tiết và báo giá cạnh tranh nhất.
